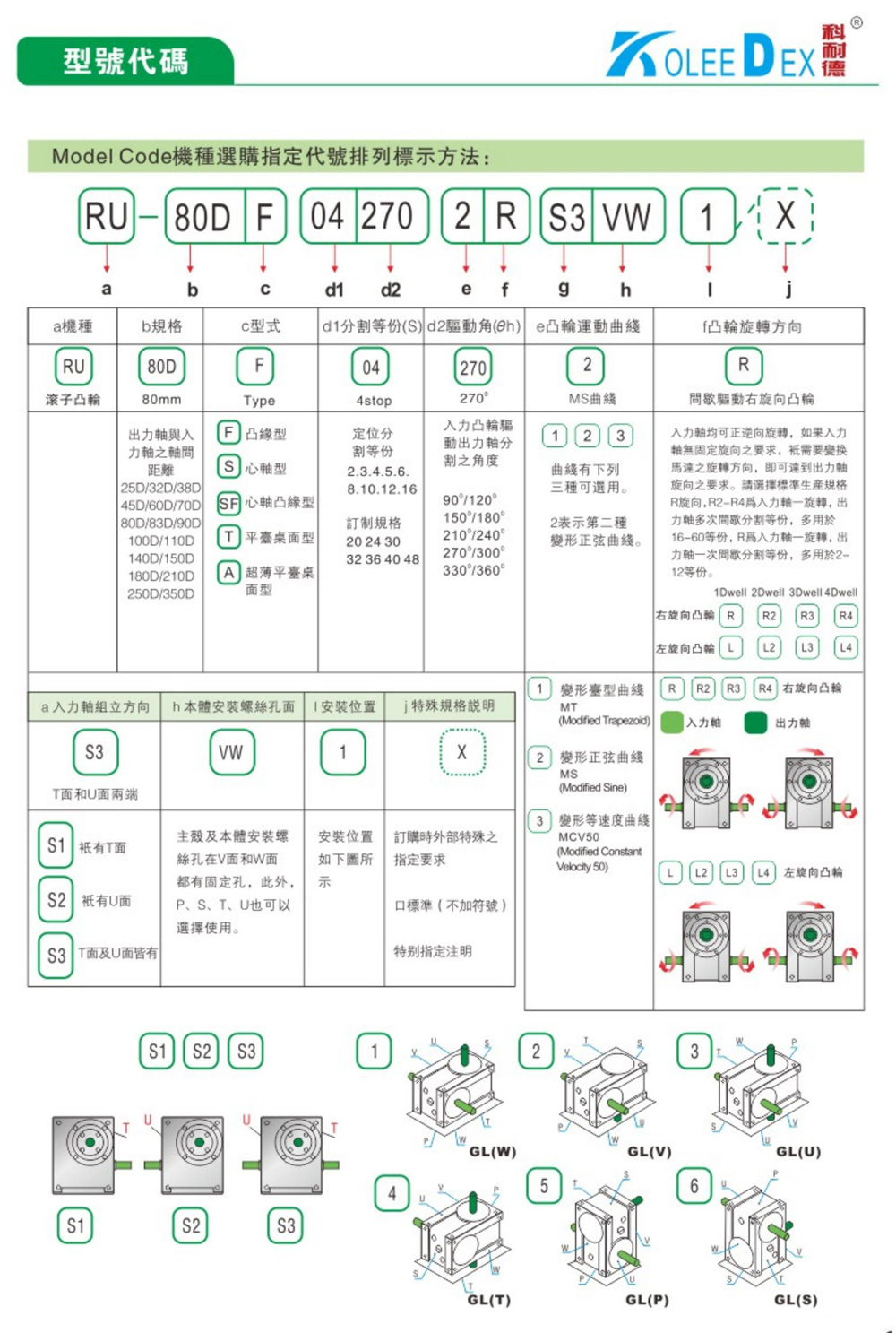

产品说明
DF凸缘型
45DF/60DF/70DF/80DF110/DF/125DF/140DF/180DF应用方式：
转位分度 平行摆动 连续驱动
产品特点：
此系列机种具有重负荷特性，可承受较大垂直径向或轴向压力，其输出轴为盘面式，有凸缘中心，盘面螺孔、定位销孔、固定面宽度，可加强平面座及稳定性，使运转更坚实平稳。最能适用于较大负荷之回转式圆盘驱动场合，此系列机种被广泛使用在各类盘式加工机械，及类似机构之产业机械、自动化间歇驱动部、驱动圆盘。
此系列机种出力轴可制作成凸缘中空型，即DFH。H表示出力轴为中空型。

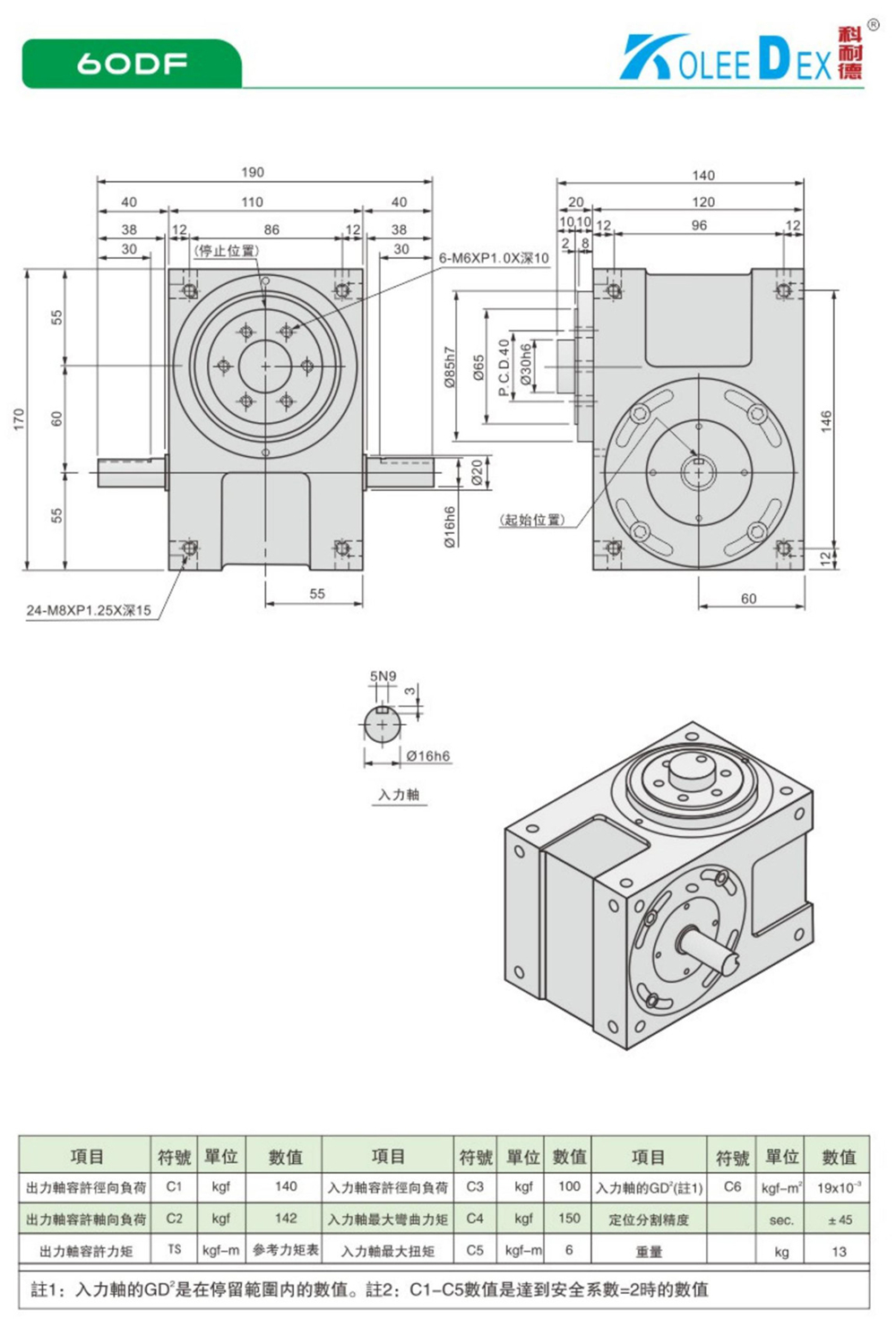

技术参数：
| 45DF | 60DF | 70DF | 80DF | 110DF | 140DF | 180DF | |||
| 项目 | 符号 | 单位 | 数值 | ||||||
| 出力轴容许径向负荷 | C1 | kgf | 130 | 140 | 220 | 330 | 560 | 760 | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 140 | 142 | 300 | 420 | 700 | 1000 | 1500 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 | ||||||
| 入力轴容许径向负荷 | C3 | kgf | 85 | 100 | 150 | 350 | 480 | 550 | 1100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 110 | 150 | 110 | 260 | 415 | 710 | 1960 |
| 入力轴最大力矩 | C5 | kgf-m | 4 | 6 | 9.5 | 26 | 40 | 100 | 340 |
| 入力轴的GD²（注1） | C6 | kgf-m² | 3.2*10-4 | 1.9-10-3 | 6*10-3 | 9*10-3 | 2.8*18-3 | 0.11 | 0.39 |
| 定位分割精度 | sec. | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | |
| 重量 | kg | 7 | 13 | 18 | 32 | 65 | 90 | 220 | |
注1：入力轴的GD²是停留范围内的数值。注2:C1至C5数值是达到安全系数=2时的数值。
