产品说明
DA超薄平台桌面型分割器

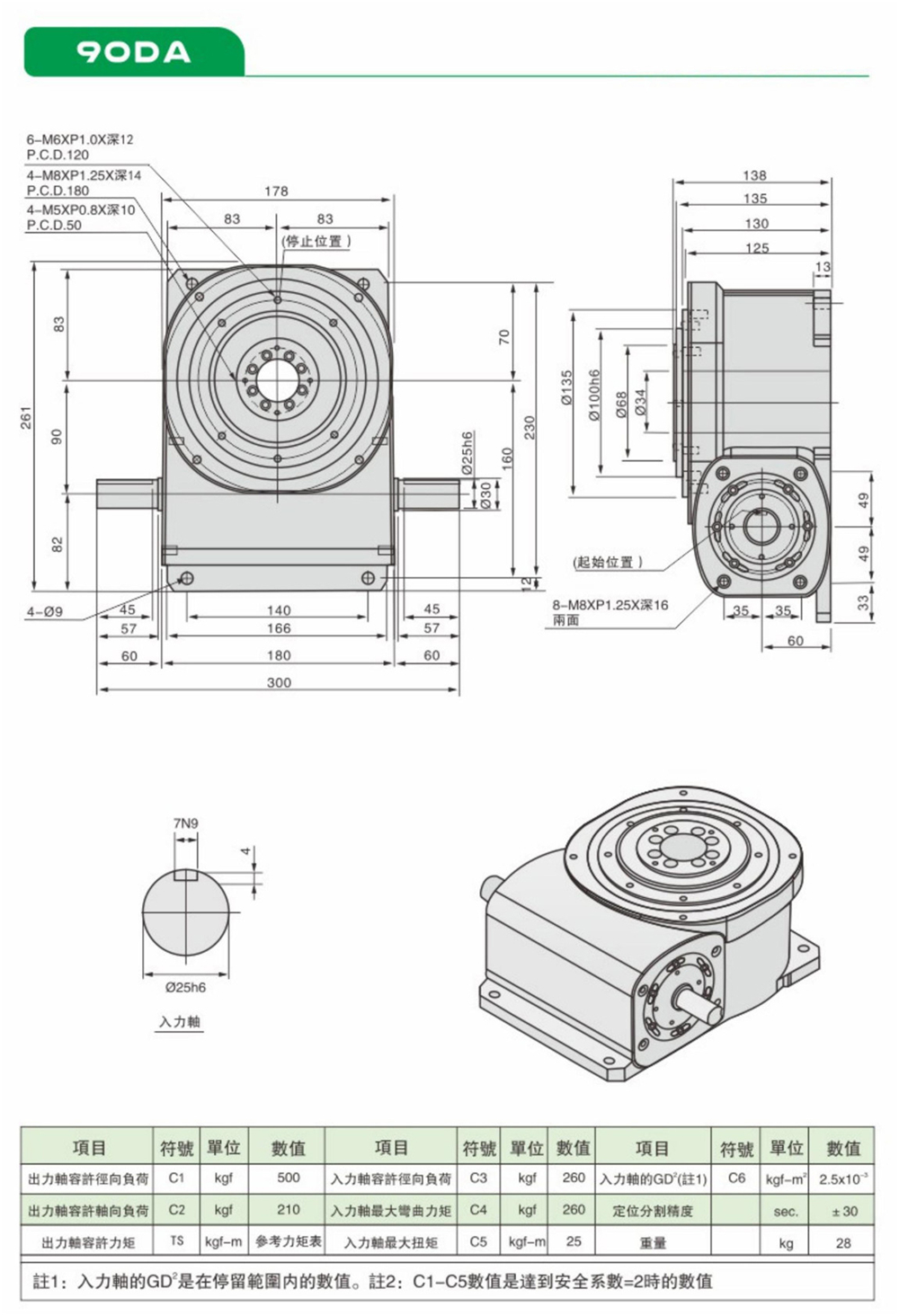

90DA/110DA/150DA产品特点：
此系列机种之尺寸设计特性与法兰型功能类似，于驱动运动转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可将动力源的电、油、气管路置于空心孔内，此系列机种广泛应用于重负载、直连接自动化设备的各种机械产业机械中，作为同步自动化间歇驱动。
应用方式：
转位分度 平行摆动 连续驱动
技术参数：
| 90DA | 110DA | 150DA | |||
| 项目 | 符号 | 单位 | 数值 | 数值 | 数值 |
| 出力轴容许径向负荷 | C1 | kgf | 500 | 700 | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 215 | 350 | 700 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 | ||
| 入力轴容许径向负荷 | C3 | kgf | 260 | 310 | 410 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 | 360 | 410 |
| 入力轴最大力矩 | C5 | kgf-m | 25 | 30 | 40 |
| 入力轴的GD²（注1） | C6 | kgf-m² | 2.5*10-3 | ||
| 定位分割精度 | sec. | ±30 | ±30 | ±30 | |
| 重量 | kg | 28 | 42 | 86 | |
注1：入力轴的GD²是停留范围内的数值。注2:C1至C5数值是达到安全系数=2时的数值。
